用于測量含有固體和沉淀性液體的液位和密度，然后轉變成4～20mA DC信號輸出。HX-1151LT可與HART手操器相互通訊，通過它們進行設定、監控等。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. 性能規格
（零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。） 1.1.1. 數字、智能 ±0.1%校驗量程 1.1.2. 模擬、線性 ±0.2%校驗量程 1.2. 穩定性 1.2.1. 數字、智能：6個月，±0.1%URL 1.2.2. 模擬、線性：6個月，±0.2%URL 1.3. 環境溫度影響 1.3.1.數字、智能： 零點誤差：±0.2%URL/56℃ 總體誤差：±（0.2%URL+0.18%校驗量程）/56℃ 1.3.2.模擬、線性 零點誤差：±0.5%URL/56℃ 總體誤差：±（0.5%URL+0.5%校驗量程）/56℃ 1.4. 振動影響 在任意軸向上，200Hz下振動影響為±0.05%URL/g 1.5. 電源影響 小于±0.005%輸出量程/伏特。 1.6. 負載影響 沒有負載影響，除非電源電壓有變化。 1.7. 電磁干擾/射頻干擾（EMI/RFI影響） 由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。 1.8. 安裝位置影響 零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。
2. 功能規格
2.1. 測量范圍：差壓：0-6.2-690KPa 靜壓：2.5MPa 2.2. 零點與量程 2.2.1. 數字、智能 可用本機量程和零點按鈕調整，或用HART手操器遠程調整 2.2.2. 模擬、線性 量程和零點連續可調 2.3. 零點正、負遷移 零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程必須大于或等于最小量程。 2.4. 輸出 數字、智能： 4～20mA DC，用戶可選擇線性或平方根輸出。數字過程變量疊加在4～20mA 信號上，可供采用HART協議的上位機使用 模擬、線性： 4～20mA DC,與過程壓力成線性。 2.5. 阻尼時間常數 數字、智能:時間常數可調，以0.1秒遞增，由最小至16.0秒。 模擬、線性:時間常數可調，由最小至1.67秒。對平膜片式，時間常數由0.4至2.2秒連續可調。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
■選型方式
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
法蘭安裝

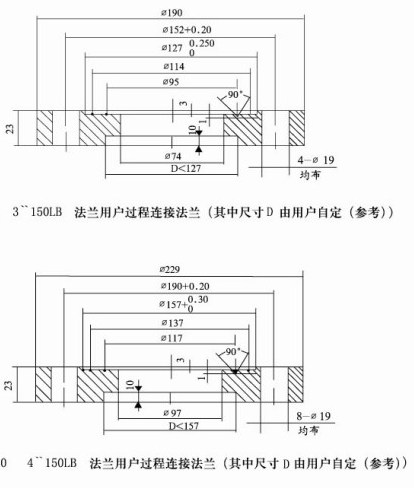

安裝法蘭標準按ANSI有3〃和4〃規格，法蘭等級分為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等。用戶不注明，時以3〃150LB安裝法蘭及接液膜片材料316L供貨。

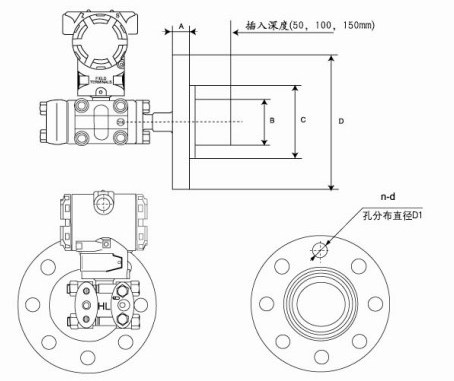

法蘭式壓力變送器外型尺寸
  |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
